คู่มือการระบุสายพานวี

1. การระบุโครงสร้างภายในของสายพานตัววี

โดยพิจารณาจากหน้าตัด สายพานตัววีสำหรับส่งกำลังสามารถแบ่งประเภทหลักๆ ได้ดังนี้ สายพานวีหุ้มและ สายพานตัววีแบบฟันเฟือง.

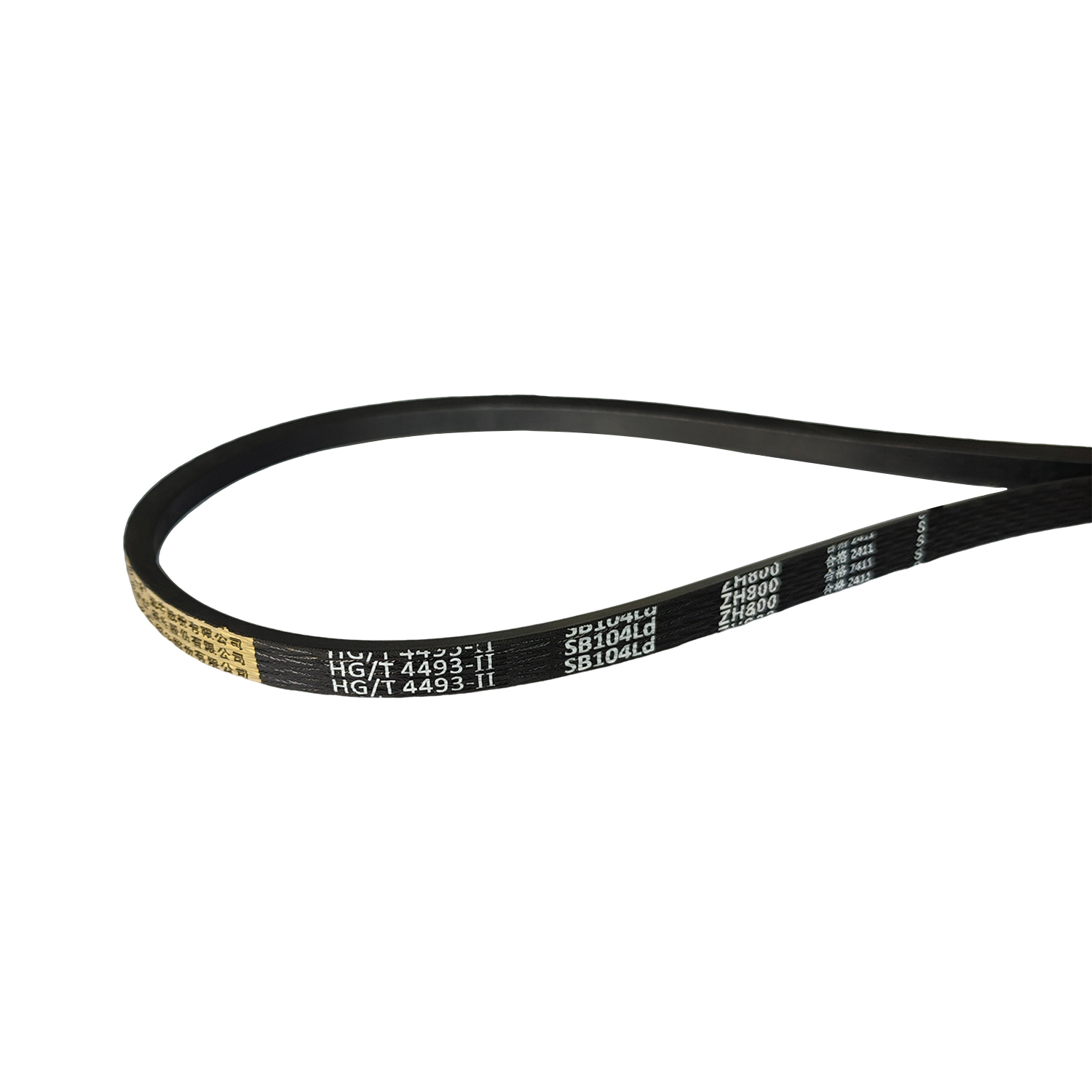

1.สายพานตัววีแบบหุ้ม หุ้มด้วยผ้าชนิดพิเศษที่มีพื้นผิวเรียบปราศจากร่องฟัน

คุณสมบัติหลัก: ทนทานต่อการสึกหรอ ความร้อน และแรงกระแทกได้ดี มีเสียงรบกวนขณะทำงานต่ำ มีความแข็งแกร่งโดยรวมสูง และส่งกำลังได้อย่างเสถียร

แอปพลิเคชันตำแหน่งที่เสี่ยงต่อการติดขัดและการลื่นไถล

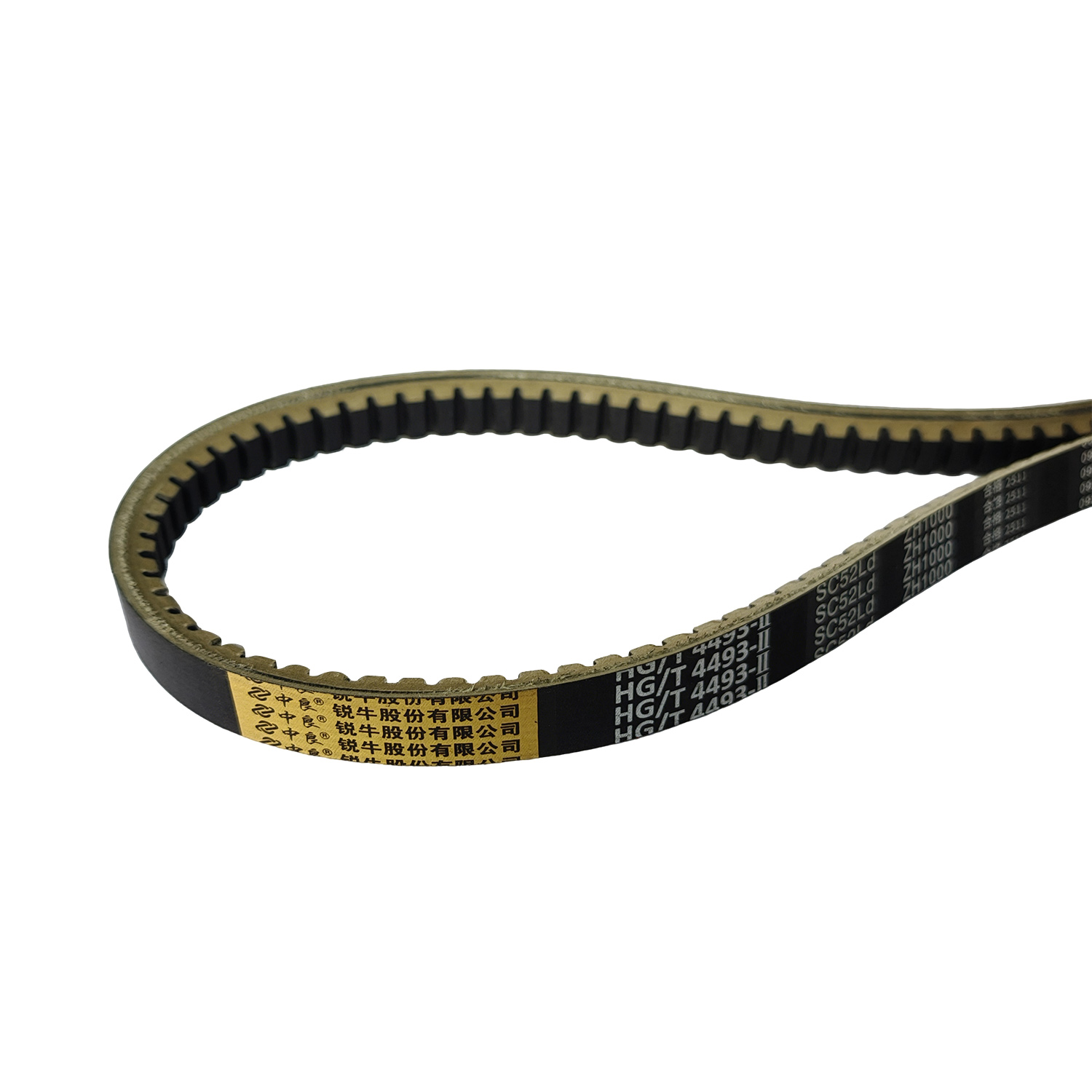

2.สายพานตัววีแบบฟันเฟือง สายพานตัววีแบบตัดขอบ (Cut-edge V-Belt) มีให้เลือกทั้งแบบฟันเฟืองด้านเดียวและแบบฟันเฟืองสองด้าน

คุณสมบัติหลัก: ทนทานต่อการงอได้ดีเยี่ยม ระบายความร้อนได้ดี และส่งกำลังได้สูง

แอปพลิเคชัน: สถานที่ที่มีอุณหภูมิแวดล้อมสูง กำลังส่งสูง และพื้นที่ติดตั้งจำกัด เช่น ชุดประกอบปรับความเร็วได้ของเครื่องจักรทางการเกษตร และตำแหน่งขับพัดลม

2. การระบุวัสดุของสายพานตัววี

สายพานตัววีประกอบด้วยโครงสร้างเชือกรับแรงดึงและส่วนประกอบยาง ผลิตภัณฑ์หลักของเราใช้โครงสร้างเชือกรับแรงดึงสองประเภท (โพลีเอสเตอร์และอะรามิด) ผสมกับยางนีโอพรีน ทำให้เกิดส่วนผสมวัสดุหลักสองแบบ วัสดุเหล่านี้มีความแตกต่างกันอย่างมากในด้านความทนทานต่ออุณหภูมิ ความทนทานต่อการสึกหรอ ความทนทานต่อการเสื่อมสภาพ และประสิทธิภาพการรับแรงดึง

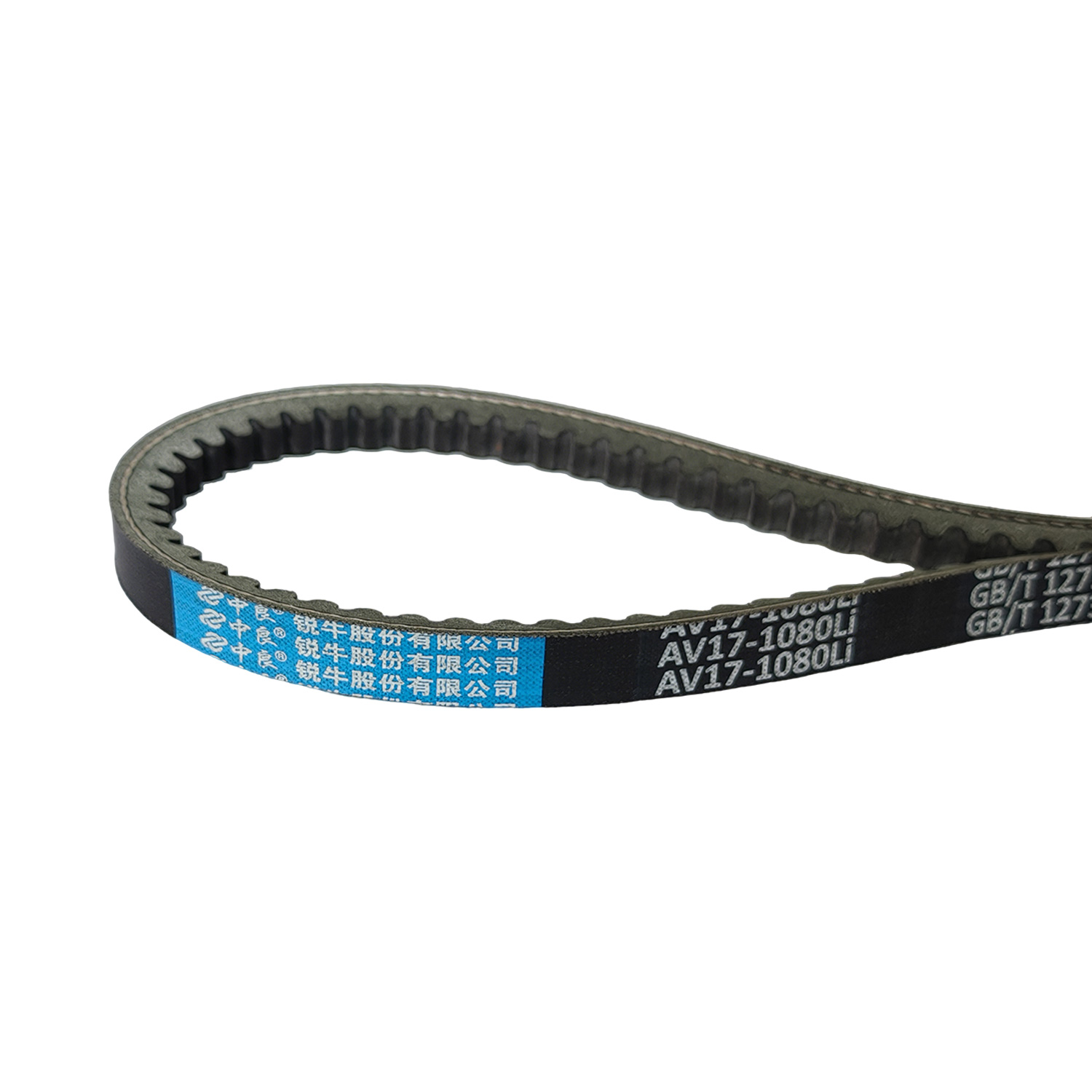

2.1 สายพานตัววีโพลีเอสเตอร์นีโอพรีน

เชือกรับแรงดึง: โพลีเอสเตอร์;

ยาง : นีโอพรีน

คุณสมบัติ: คุ้มค่าด้วยประสิทธิภาพโดยรวมที่สมดุล ทนทานต่อการสึกหรอ งอตัว และมีคุณสมบัติต้านทานการเสื่อมสภาพในระดับปานกลาง ช่วงอุณหภูมิการใช้งาน: -20℃ ถึง 80℃ เป็นวัสดุมาตรฐานสำหรับอุปกรณ์ทั่วไป เหมาะสำหรับสถานการณ์การส่งกำลังในอุณหภูมิปกติและภาระปกติ และเป็นสายพานตัววีพื้นฐานที่พบได้ทั่วไปในท้องตลาด

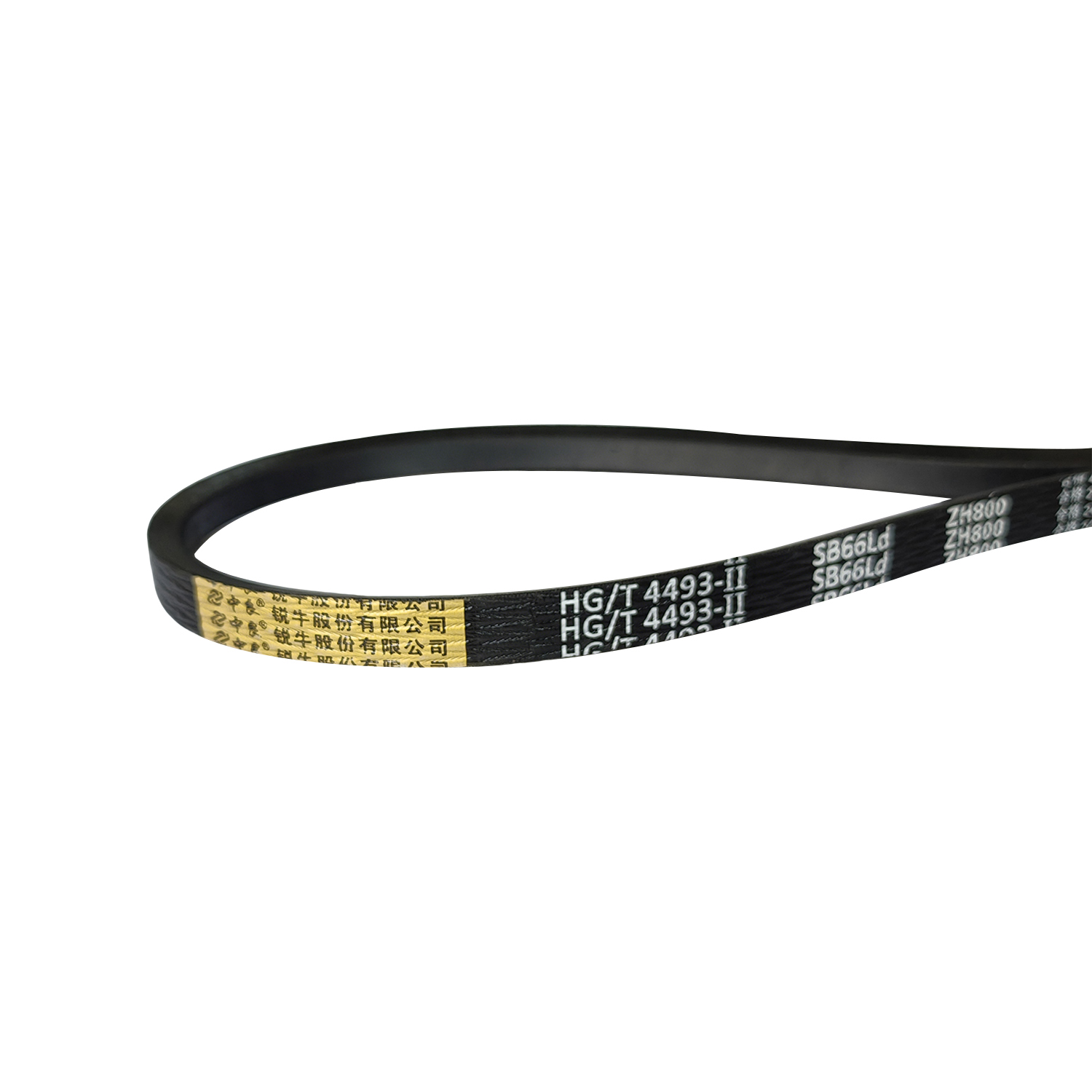

2.2 สายพานตัววีอะรามิดนีโอพรีน

เชือกรับแรงดึง: เส้นใยอะรามิด (เส้นใยพิเศษที่มีความแข็งแรงสูง)

วัสดุหลักของยาง: นีโอพรีน

คุณสมบัติ: ความแข็งแรงดึงสูงกว่าโพลีเอสเตอร์มาก มีการยืดตัวน้อย ทนทานต่อแรงกระแทกและการฉีกขาดได้ดีเยี่ยม พร้อมความสามารถในการรับน้ำหนักสูง เหมาะสำหรับงานหนักที่รับแรงกระแทกเป็นช่วงๆ อุปกรณ์อุตสาหกรรมที่รับน้ำหนักสูงในระยะยาว และเครื่องเก็บเกี่ยวทางการเกษตรภายใต้สภาวะการทำงานที่ซับซ้อน

3. การระบุรูปทรงหน้าตัดและข้อกำหนดของสายพานตัววี

สายพานตัววีจะถูกกำหนดประเภทโดยความกว้างของหน้าตัด ความสูง และมุมตัววี ซึ่งเป็นตัวบ่งชี้หลักในการจำแนกคุณสมบัติเฉพาะ

ในอุตสาหกรรมระบบส่งกำลังแบบยาง สายพานตัววีแบ่งออกเป็นห้าประเภท ได้แก่ สายพานตัววีแบบคลาสสิก สายพานตัววีแบบแคบ สายพานตัววีแบบหกเหลี่ยม สายพานปรับความเร็วได้สำหรับงานเกษตรกรรม และสายพานตัววีแบบบางสำหรับงานเบา แต่ละประเภทเป็นไปตามมาตรฐานระดับชาติ ระดับยุโรป และระดับอเมริกาที่เฉพาะเจาะจง

3.1 สายพานตัววีแบบคลาสสิก

รุ่น: A, B, C, D, O

3.2 สายพานตัววีแคบ

รุ่นต่างๆ: 3V, 5V, 8V, SPA, SPB, SPC, SPZ

3.3 สายพานตัววีหกเหลี่ยม (สายพานตัววีสองด้าน)

3.4 สายพานลำเลียงปรับความเร็วได้สำหรับงานเกษตรกรรม

ออกแบบมาโดยเฉพาะสำหรับการส่งกำลังของเครื่องจักรทางการเกษตรและเครื่องจักรพิเศษ

3.5 สายพานวีแบบใช้งานเบา

สายพานรุ่นน้ำหนักเบาและบางกว่าสายพานตัววีแบบคลาสสิก มีความยืดหยุ่นดีกว่าและแรงต้านการทำงานต่ำกว่า เหมาะสำหรับงานโหลดเบา รุ่น: SB, SC

4. การระบุพารามิเตอร์ความยาวของสายพานตัววี

ในอุตสาหกรรมสายพานตัววี มักใช้คำจำกัดความความยาวสี่แบบ แต่ละยี่ห้อและมาตรฐานใช้การกำหนดเครื่องหมายที่แตกต่างกัน ซึ่งเป็นสาเหตุหลักของข้อผิดพลาดในการเลือก การแยกแยะเส้นรอบวงภายนอก เส้นรอบวงภายใน ความยาวใช้งาน และความยาวอ้างอิง เป็นสิ่งสำคัญอย่างยิ่งในการเลือกให้ตรงกับพารามิเตอร์ของรอก

4.1 ความยาวด้านใน (Li)

4.2 ความยาวภายนอก (Lw / La)

4.3 ความยาวจุดอ้างอิง (Ld)

4.4 ความยาวประสิทธิผล (Le)

5. คู่มืออ้างอิงฉบับย่อสำหรับการระบุตำแหน่ง ณ สถานที่ปฏิบัติงาน

1.ตรวจสอบด้วยสายตา

2.การประเมินสภาพการทำงาน

3.การเลือกภาคตัดขวาง:

4. ตรวจสอบความยาว
